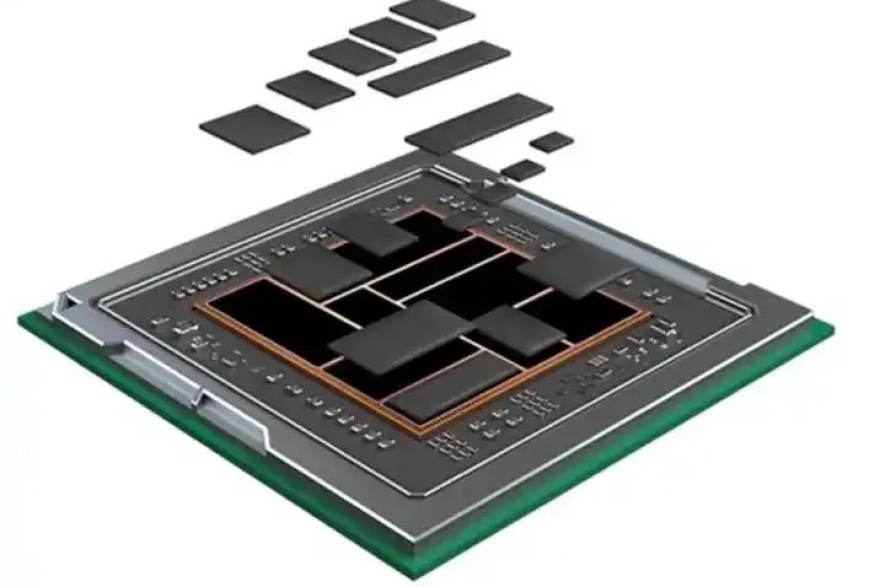

结论先行：Chiplet的本质不是「把一颗大芯片切成几颗小芯片」，而是把芯片的设计、制造、封装与测试重新分工，用封装环节的复杂度换取设计灵活性与良率收益。理解这一点，才能看懂为什么同样叫Chiplet，不同团队做出来的能效比差距会很大。爱看球技术解读栏目这篇指南，按五个关键认知展开，每个认知先给判断，再给依据与场景推演。

认知一：Chiplet改变的是分工边界，不是单纯的尺寸问题

核心判断：Chiplet最直接的价值在于把不同功能模块放到最适合的工艺节点上，而不是一味追求整片先进制程。一颗大芯片里，计算核心需要先进节点，而接口、模拟、存储控制等模块往往并不需要。把它们拆成独立裸片，各自选用匹配的节点，整体成本与能效比都可能更优。

从工程视角看，这意味着设计团队要提前回答「哪些模块值得拆」这个问题。拆得太碎，片间互联开销会吃掉收益；拆得太粗，又退回到大芯片的老问题。爱看球在整理公开技术资料时发现，业界比较常见的做法是优先拆分面积占比大、良率敏感度高的模块，同时把互联接口标准化，降低后续迭代的改动成本。

  • 拆分依据：模块面积、良率敏感度、工艺节点需求差异。
  • 保留整合：高频交互、时序强相关的模块尽量留在同一裸片。
  • 标准先行：互联接口与封装设计要同步规划，避免后期返工。

认知二：片间互联的能效比，决定Chiplet方案的天花板

核心判断：Chiplet方案能不能成立，很大程度上取决于片间互联每传输一位数据的能耗。片内互连的能耗远低于跨裸片互连，一旦拆分导致大量数据需要跨裸片搬运，能效比优势就会被抵消。这也是为什么互联技术在Chiplet讨论中总是排在前面的原因。

场景推演上，可以把跨裸片流量分成两类：一类是计算单元之间的高频同步数据，另一类是相对低频的配置与状态信息。前者对带宽和延迟敏感，后者对能耗更敏感。爱看球建议读者在评估方案时，先画出数据流图，标出哪些流量必须跨裸片，再判断互联预算是否够用。公开的封装技术白皮书普遍提到，缩短互联距离、提高单位能耗下的传输效率，是先进封装持续演进的主线之一。

认知三：封装不是后端收尾，而是前置的设计约束

核心判断：在Chiplet项目里，封装不再是流片之后的收尾工序，而是从架构阶段就要参与的设计约束。裸片的尺寸、凸点布局、供电走线、散热路径，都会反过来影响架构选择。把封装留到最后再考虑，往往要付出返工代价。

一个实用的做法是建立「封装-架构联合评审」机制：架构阶段就明确裸片数量与堆叠关系，封装团队同步给出可行性与成本区间。爱看球在梳理产业动态时注意到，具备先进封装能力的团队往往更早介入前端设计，这种协同节奏本身就是竞争力的一部分。对产品读者来说，评估一个Chiplet方案时，不妨问问封装约束是在哪个阶段被引入的。

认知四：测试与良率，是Chiplet账本里最容易被低估的一项

核心判断：Chiplet把良率问题从「整片通过率」变成「单裸片通过率加封装通过率」的组合题。小裸片良率更高，但封装环节会引入新的失效点，测试复杂度也随裸片数量上升。账要算全，不能只看裸片良率这一项。

工程上常见的应对思路包括：在封装前对已知合格裸片做充分筛选，把失效拦截在封装之前；在封装后增加系统级测试环节，覆盖互联通路。爱看球提示，这部分成本在方案对比时经常被简化处理，但对量产阶段的整体经济性影响不小。读者在阅读厂商公开资料时，可以留意其测试流程的描述是否覆盖了封装前后两个阶段。

认知五：术语口径统一，是跨团队协作的前提

核心判断：Chiplet讨论中大量分歧其实来自口径不一致。有人说的「良率」指裸片良率，有人指封装后成品率；有人说的「能效比」是峰值工况，有人是典型负载。口径不统一，方案对比就没有意义。

  • 良率：明确是裸片阶段、封装阶段还是系统级。
  • 能效比：注明负载类型与测量边界。
  • 带宽：区分峰值带宽与可持续带宽。
  • 成本：区分裸片成本、封装成本与测试成本。

爱看球技术解读栏目会持续用术语百科的方式统一这些口径，方便工程与产品读者长期查阅。把这五个认知串起来看，Chiplet的取舍逻辑就清晰了：它是一套关于分工的系统工程，收益来自匹配，代价来自互联与测试，成败取决于约束是否前置。理解这套逻辑，比记住某个具体参数更有长期价值。
